【Leijine Portable Headphone Amplifier 47Aptbl & A386ptbl】製作レポート

8月中旬より発売開始となった
Leijineのポータブルアンプ基板三種のうち、

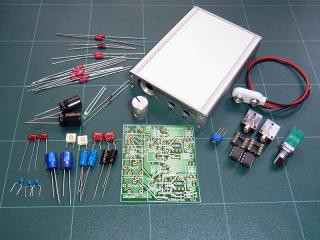

まうまうが注文していた二種類の基板を使って
早速、ポータブルアンプを組み上げました。


これらのアンプを組み上げるにあたって、
最初は秋月のポータブルアンプケースを使用せずに
タカチのモバイルアルミケース、MXA2−7−8を使用するつもりだったのですが、
店頭に基板を持ち込んで当てはめてみた結果、サイズがぴったりすぎて基板がケースに入りませんでした。

よって、秋月のポータブルアンプケースを使用しない場合、
MXA2−8−9シリーズ等を使うことになると思うのですが、
横幅8cmのポータブルアンプってデカすぎるんじゃね…?ということで
多少割高に感じましたが
Leijine公式の想定通り、秋月のポータブルアンプケースで妥協することに。


最初に作ったのは、
パワーアンプLM386を使用した高出力ポータブルヘッドホンアンプ、
A386ptbl。
贅沢なパーツを使用した上で、予算7~8000円程度で製作可能です。
(工具は別途用意する必要がありますが…)

特に細かい部品がないので、製作難易度は低いと言えます。

小一時間で組み上がったのですが、
想像以上にポップノイズが激しいので
電解コンデンサ容量の見直しを図っています。

ひと通りのテストを終え、問題無い事を確認した上で
ケースと基板裏にビニールテープを貼り、
電池収納部に基板抑えスポンジを貼り…

サクッと完成!
今まで作ってきたポータブルアンプの中で
一番簡単に作れたかも。
(ケース加工しなくて良いというのは大きい)


僕が採用したパーツをいくつか紹介。

メイン部分の抵抗は、オーディオ用の金属皮膜抵抗、
PR9372を使用してみました。
(ドギツイ赤色の抵抗は正直、悪趣味と感じる…)
また、ポップノイズ低減用の標準コンデンサ10μFを
100μFに増量し、若干のノイズ低減を図っています。

フィルムコンデンサは最近お気に入りの
Arcotronics/KEMET R82と、
パナソニックのECQ-PとECQ-Vを使いました。


出力用デカップリングに使用する電解コンデンサは、
パナソニックのAMXを使用。

電源用のデカップリングコンデンサは、
毎度おなじみ小型、低ESR、オーディオ用、と使い勝手の良い
ニチコンKWを採用。





次に、
高精度ポータブルヘッドフォンアンプ基板の
47Aptblを製作しました。
こちらも7~8000円程度で作れます。
(高級なオペアンプを使用した場合はもっと高くなりますが)

47Aptblは設定の自由度が高いのが特徴の一つで、
製作者が使いたい部品を用いた音作りがしやすくなっている…ということらしい。


Leijineのポータブルアンプ基板三種に共通している仕様とおもいますが、
ボリュームの赤丸部分の出っ張りをヤスリで削ってやらないと
ケースと干渉して綺麗に収まってくれません。
(半田付け直前まで削り忘れていた)

また、ボリュームとヘッドホンジャックの半田付けを行う際、
このように前面パネルをはめ込んだ状態で半田付けしてやると、
ずれることなくパネルの穴に収めることができるそうです。
(過去に製作したMRAが綺麗に穴に収まらなかったのは、これをやらなかったせいだったようです)

こちらもサクッと組みあがりました。
動作テストも良好。


こちらも採用パーツをご紹介。

メイン部分の抵抗は、
あえてXiconのカーボンコンポジション抵抗を採用。
オーディオに使用する抵抗は金属皮膜抵抗に限る!
という変な刷り込みが僕の中にあったため、
これを脱却したい。
テスターで誤差を計ってみたら結構抵抗値がずれてて、ちょっと不安がありましたが
聴覚的に全く問題はありませんでした。(そりゃあ…)

二箇所、バスブースト設定用の抵抗値を低音強めに設定した結果、
想像を遥かに超えるズンズンドコドコな音質になってしまったので、
手元にあった金属皮膜抵抗、REYで抵抗値の調整を図っています。

また、オペアンプは
ボルテージフォロアにMUSES 8820、
音声増幅部にAD8066ARZを採用してみました。

※47Aptblにバスブースト設定を追加した場合、
音声増幅用のオペアンプはJ-FET入力のオペアンプしか使用できないという仕様のため、
色々なオペアンプローリングを楽しみたいという人は
バスブースト設定をしないほうが良さそうです。


他にJ-FET入力で低電圧に対応するオーディオ用オペアンプとなると、
OPA2134、MUSES8920あたりが気軽に揃えられる所かと思います。

フィルムコンデンサはWIMAのMKP2、KEMET MMKなどを採用。

電源デカップリング用電解コンデンサは
こちらもニチコンKWを採用。
ポータブルアンプ用のコンデンサは全部これでいいような気もする。


ファーストインプレの記事はこちら
